Wykonanie posadzki balastowej w podziemiach zagrożonych wodą gruntową

W obiektach podziemnych, takich jak piwnice czy garaże, narażonych na działanie wody gruntowej, kluczowe jest zapewnienie odpowiedniej ochrony przed jej naporem. Jednym z efektywnych rozwiązań jest zastosowanie posadzki balastowej, której ciężar własny przeciwdziała wyporowi wody, eliminując ryzyko podniesienia czy uszkodzenia posadzki. Prawidłowe zaprojektowanie i wykonanie takiej posadzki wymaga jednak dokładnej analizy warunków gruntowych oraz precyzyjnych obliczeń.​

Znaczenie Maksymalnego Poziomu Wody Gruntowej (MPWG)

Maksymalny Poziom Wody Gruntowej (MPWG) to najwyższy poziom, na jaki może się podnieść lustro wody gruntowej w danym obszarze. Jego wartość jest kluczowa przy projektowaniu posadzek w podziemiach, ponieważ determinuje siłę parcia hydrostatycznego działającego na konstrukcję od spodu. Niewłaściwe oszacowanie MPWG może prowadzić do błędów projektowych i wykonawczych, skutkujących uszkodzeniami posadzki, jej podniesieniem czy przeciekami.​

Przyjmuje się, że jeśli MPWG nie przekracza 1,4-krotności grubości posadzki, nie ma konieczności stosowania odwróconego stropu żelbetowego. W takich przypadkach ciężar własny posadzki może skutecznie przeciwdziałać siłom wyporu. Jednakże, aby zapewnić odpowiednią stabilność, konieczne jest precyzyjne obliczenie wymaganej masy posadzki oraz ewentualne jej dociążenie.​

Metody zwiększania masy posadzki

W sytuacjach, gdy istniejąca posadzka nie zapewnia wystarczającego balastu, można zastosować następujące rozwiązania:​

  • Dolewka betonowa: Dodanie warstwy betonu na istniejącą posadzkę zwiększa jej masę i tym samym odporność na wypór wody. Przykładowo, dolanie 10 cm betonu klasy B15, zbrojonego górą siatką o oczku 25 cm ze stali żebrowanej o średnicy 10 mm, znacząco poprawia parametry posadzki.​

  • Kotwienie zbrojenia: Aby nowa warstwa betonu współpracowała z istniejącą posadzką, należy wykonać otwory w starej posadzce co 75 cm i umieścić w nich zbrojenie kotwiące, łączące obie warstwy.​

  • Uszczelnienie powierzchni: Po stwardnieniu nowej warstwy betonu (zazwyczaj po 7 dniach) powierzchnię posadzki należy uszczelnić preparatem, takim jak Hydrostop-Mieszanka Profesjonalna, nakładając dwie warstwy o łącznym zużyciu około 1,6 kg/m².​

  • Uszczelnienie styku posadzki ze ścianą: Po około 21 dniach od wylania nowej warstwy, gdy posadzka jest już odpowiednio sucha, należy uszczelnić jej połączenie ze ścianą za pomocą Hydrostopu-Zaprawy Wodoszczelnej, tworząc wodoszczelny klin przyścienny.​

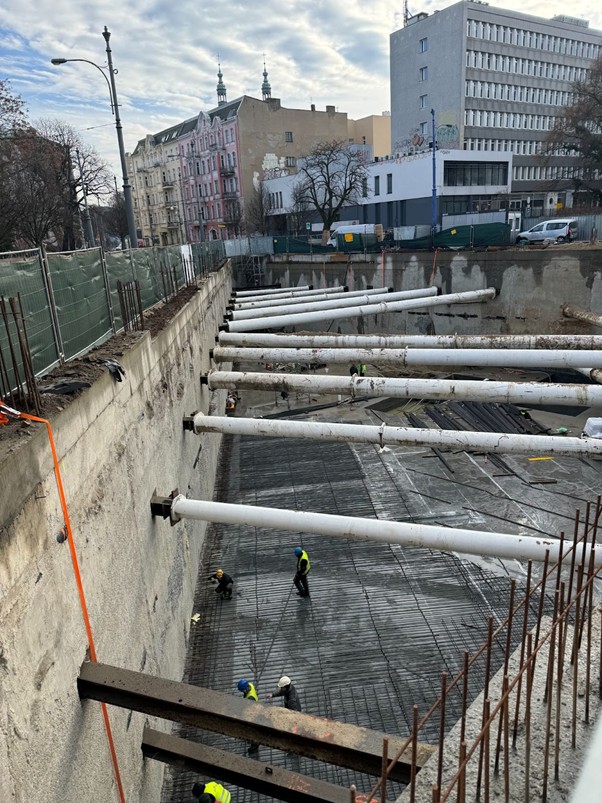

Fot. 1. Przygotowanie do wylewania płyty fundamentowej między ścianami szczelinowymi.

Przykład obliczeniowy

Rozważmy pomieszczenie piwniczne z istniejącą posadzką o grubości 7 cm (0,07 m). Na podstawie obserwacji wody w pobliskim rowie melioracyjnym ustalono, że MPWG wynosi 0,35 m . Aby zapewnić odpowiedni balast przeciwdziałający wyporowi wody, należy zwiększyć masę posadzki poprzez dolanie dodatkowej warstwy betonu.​

Obliczenia:

  1. Założenia:

    • Gęstość betonu: przyjmujemy 2400 kg/m³.​

    • MPWG: 0,35 m.​

    • Grubość istniejącej posadzki: 0,07 m.​

    • Grubość planowanej dolewki: 0,11 m.​

  2. Obliczenie siły wyporu:

    • Siła wyporu = MPWG × gęstość wody × przyspieszenie ziemskie = 0,35 m × 1000 kg/m³ × 9,81 m/s² = 3433,5 N/m².​

  3. Obliczenie masy posadzki:

    • Masa istniejącej posadzki = 0,07 m × 2400 kg/m³ × 9,81 m/s² = 1646,88 N/m².​

    • Masa dolewki = 0,11 m × 2400 kg/m³ × 9,81 m/s² = 2589,6 N/m².​

    • Łączna masa posadzki po dolewce = 1646,88 N/m² + 2589,6 N/m² = 4236,48 N/m².​

  4. Porównanie siły wyporu i masy posadzki:

    • Różnica = 4236,48 N/m² - 3433,5 N/m² = 802,98 N/m².

Wynik 802,98 N/m² (czyli ≈82 kg/m² przewagi ciężaru nad wyporem) oznacza, że dolana posadzka balastowa skutecznie neutralizuje siłę wyporu działającą od strony wody gruntowej. W praktyce oznacza to, że przy zachowaniu powyższych parametrów i prawidłowym wykonaniu połączenia warstw, ryzyko podniesienia lub uszkodzenia posadzki zostaje skutecznie wyeliminowane – bez potrzeby budowy drogiego stropu odwróconego czy dodatkowego kotwienia do fundamentu.

Ważne: przy obliczeniach należy przyjąć współczynnik bezpieczeństwa co najmniej równy lub większy niż 1,4, tzn posadzka powinna wytrzymać co najmniej 40% wyższą siłę niż taka którą generuje MPWG.

Najczęstsze błędy i kluczowe zalecenia

Błędy, których należy unikać:

  • Niedoszacowanie MPWG – zaniżona wartość prowadzi do niewystarczającego balastu i ryzyka wypchnięcia posadzki.

  • Pominięcie kotwienia zbrojenia – brak mechanicznego powiązania między starą a nową warstwą może prowadzić do rozwarstwienia i osłabienia konstrukcji. Wówczas nowa warstwa nie pracuje razem i nie daje właściwego balastowania.

  • Za szybkie uszczelnianie – aplikacja powłok wodoszczelnych na zbyt mało wysezenowany beton może uniemożliwić prawidłowe uszczelnienie.

  • Brak elastycznego uszczelnienia styku posadzki ze ścianą – właśnie w tym miejscu ruchomość jest największa i najczęściej dochodzi do przecieków.

Kluczowe zalecenia:

  • Dokładnie określ MPWG – najlepiej na podstawie obserwacji długoterminowych lub pomiarów z odwiertów i rowów melioracyjnych.

  • Oblicz siłę wyporu i ciężar posadzki – nie zakładaj “na oko”, korzystaj z konkretnych danych materiałowych.

  • Zastosuj systemowe produkty uszczelniające – takie jak Hydrostop-Mieszanka Profesjonalna, Hydrostop-Zaprawa Wodoszczelna czy zbrojone powłoki elastyczne w miejscu klina przyściennego.

Pamiętaj o kolejności technologicznej – najpierw wykonanie płyty, później jej uszczelnienie, a na końcu połączenie ze ścianą.

Rysunek 4. Wykonanie warstwy balastowej na posadzce:
1-ściana betonowa, 2-istniejąca posadzka, 3-zagruntowanie pierwszą warstwą Wodoszczelnej Powłoki Hydrostop, 4-zbrojona nadlewka betonowa, 5-kotwa mocująca, 7-Wodoszczelna Powłoka Hydrostop, 8-cokół betonowy zbrojony, 9-wodoszczelny klin przyścienny.

Podsumowanie

Posadzka balastowa to niezwykle praktyczne i ekonomiczne rozwiązanie, które – przy prawidłowym zaprojektowaniu – pozwala skutecznie przeciwdziałać wyporowi wody gruntowej bez konieczności budowy żelbetowego stropu odwróconego. Kluczowe znaczenie ma tu precyzyjne określenie MPWG, odpowiedni dobór grubości posadzki i jej dociążenia, a także zastosowanie właściwej technologii wykonania i uszczelnienia.

Dobrze zaprojektowana i wykonana posadzka balastowa to gwarancja suchego, stabilnego i bezpiecznego podziemia – nawet w trudnych warunkach hydrogeologicznych. Warto zainwestować w dokładność już na etapie projektu, by uniknąć kosztownych napraw i strat w przyszłości.
